Detalhes do produto
Lugar de origem: Shenzhen, China
Marca: JIG
Número do modelo: LHT-I/II/III/IV/V
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 peça
Termos de pagamento: L/C, D/A, D/P, T/T
Relação da velocidade: |
50 a 160 |
Torque nominal a 2000 r/min de entrada: |
1.8-294N. M. |
Torque máximo admissível ao arranque e à parada: |
3.3-617N. M |
Torque de carga máximo admissível: |
2.3-451N. m. |
Torque máximo admissível instantâneo: |
6.6-1180N. m. |
Backgap: |
≤ 20-40sec de arco |
Vida de projeto: |
10000-15000H |
Relação da velocidade: |
50 a 160 |
Torque nominal a 2000 r/min de entrada: |
1.8-294N. M. |
Torque máximo admissível ao arranque e à parada: |
3.3-617N. M |
Torque de carga máximo admissível: |
2.3-451N. m. |
Torque máximo admissível instantâneo: |
6.6-1180N. m. |
Backgap: |
≤ 20-40sec de arco |
Vida de projeto: |
10000-15000H |
Redutor harmónico da série LHT-I/II:
O gerador de ondas adota uma estrutura integrada, com uma estrutura global compacta
Pode ser utilizado ligando a extremidade rígida da roda para fixação e a extremidade flexível da roda para saída;Pode utilizar-se o método de ligação da extremidade fixa da roda flexível e da extremidade rígida da roda de saída.
Motor ligado directamente para facilitar a instalação
Redutor harmónico da série LHT-III:
Há um grande diâmetro buraco de eixo oco no meio da cam gerador de onda
O redutor é projetado internamente com rolamentos de suporte e uma estrutura totalmente selada para fácil instalação
Redutor harmónico da série LHT-IV:

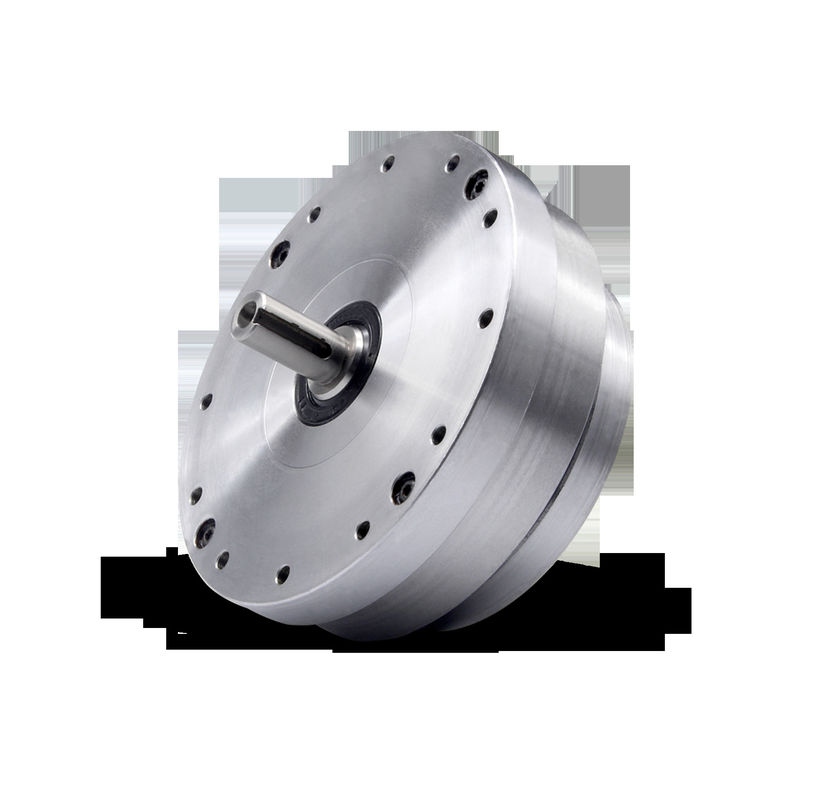

A cam gerador de onda vem com um eixo de entrada, que pode corresponder a várias formas de entrada
O redutor é projetado internamente com rolamentos de suporte e uma estrutura totalmente selada para fácil instalação
Redutor harmónico da série LHT-V:
Com base na série LHT-III, os clientes têm maior liberdade de conceção, reduzindo o peso e a espessura do redutor, mantendo os parâmetros de desempenho originais
Série LHT
A roda flexível do redutor harmônico da série LHT é uma estrutura cilíndrica padrão de flange oco, com uma estrutura geral compacta e design simples.A roda flexível e a roda rígida estão conectadas através de rolamentos transversais de alta rigidez, tornando-o um produto modular fácil de operar.
Instruções de instalação:
Pode ser utilizada a fixação da extremidade rígida da roda e a ligação flexível da saída da extremidade da roda; também pode ser ligada fixando a extremidade flexível da roda e saindo a extremidade rígida da roda.
Características do produto:
1- Design compacto e conciso
2. Input output coaxial
3Não há reação.
4Excelente posicionamento e precisão de rotação
Vantagens:
O primeiro: Alta precisão. Alto binário.
O segundo: o pessoal técnico dedicado pode estar em movimento para fornecer soluções
Terceiro:Vendas directas de fábrica, boa manobra, garantia de qualidade duradoura
O quarto:Os problemas de qualidade dos produtos têm um período de garantia de um ano, podem ser devolvidos para substituição ou reparação
FQA:
Q: O que devo indicar quando escolho a caixa de velocidades/redutor de velocidade?R: A melhor forma é fornecer o desenho do motor com parâmetros.O nosso engenheiro verificará e recomendará o modelo de caixa de engrenagens mais adequado para a sua referência.
Ou também pode fornecer abaixo especificação também:
1) Tipo, modelo e binário.
2) Proporção ou velocidade de saída
3) Condição de funcionamento e método de ligação
4) Qualidade e nome da máquina instalada
5) Modo de entrada e velocidade de entrada
6) Modelo da marca do motor ou tamanho da flange e do eixo do motor
