Detalhes do produto
Lugar de origem: Shenzhen, China
Marca: JIG
Número do modelo: ZCT62/85130/200/280
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 peça
Termos de pagamento: L/C, D/A, D/P, T/T
Relação de redução: |
5-10 |
Torque da saída avaliado: |
4-130 N. M. |
Torque da saída máxima: |
3 vezes o binário nominal |
Posicionando a precisão: |
≤ 3anc-min |
Carga axial admissível: |
8000n |
Vida útil de precisão: |
30000 horas (operação intermitente) |
Eficiência da transmissão: |
90-95% |
Ruído: |
≤ 67 dB |
Método da instalação: |
alguns |
Relação de redução: |
5-10 |
Torque da saída avaliado: |
4-130 N. M. |
Torque da saída máxima: |
3 vezes o binário nominal |
Posicionando a precisão: |
≤ 3anc-min |
Carga axial admissível: |
8000n |
Vida útil de precisão: |
30000 horas (operação intermitente) |
Eficiência da transmissão: |
90-95% |
Ruído: |
≤ 67 dB |
Método da instalação: |
alguns |
Características:
1Estrutura oca
2, Alta precisão de posicionamento repetitivo
3, Alta rigidez
4, Alta precisão de rotação
5Qualquer configuração do motor

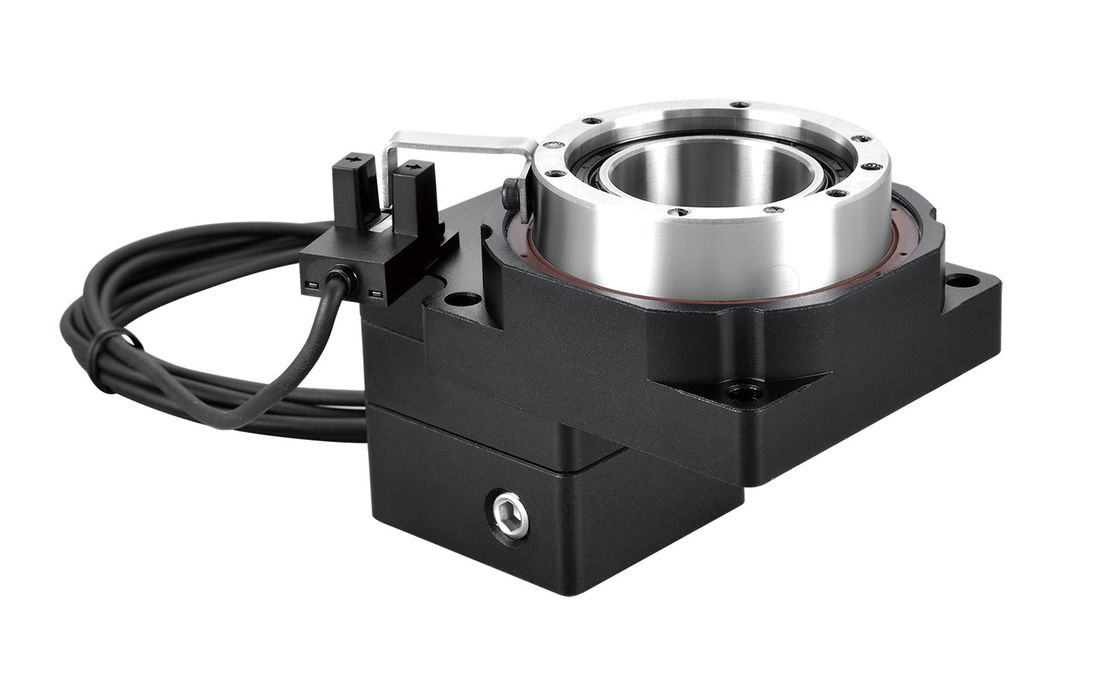

A plataforma rotacional oca substitui diretamente o divisor de camas e o motor DD.A plataforma rotativa oca é uma plataforma de rotação digital de alta precisão com a vantagem de baixo custo e alta precisão, ocupando um mercado forte na categoria das plataformas rotativas.
Aplicação
1. Mesa de trabalho rotativa na transformação de automação da linha de produção
2- Tubos giratórios em máquinas de marcação ou de gravação a laser
3. Eixo de rotação no mecanismo de alinhamento de precisão
4- Carga leve articulação do braço robótico.
5- Engrenagem de alta precisão
6. Alta precisão, alto binário, alta rigidez, fácil de usar, combinado com motores passo-passo de circuito fechado de alto desempenho
vantagem
1. Conexão direta: A estrutura do eixo de saída do disco pode ser diretamente conectada à peça de trabalho de carga do disco, economizando o projeto, depurando os custos de mão-de-obra e a conexão das partes de ligação
O custo de aquisição dos conectores.
2- Plataforma rotativa oca de grande calibre: obtenção de cablagem e tubulação mais simples.
3Transmissão de engrenagens: obtenção de posicionamento de alta precisão.
4. Posicionamento em curto prazo: pode alcançar o posicionamento de cargas inerciais em curto prazo.
Formas estruturais comuns
Coixais
O eixo do motor e o eixo central da mesa giratória são concêntricos e formam uma plataforma giratória direta
Tipo paraxial
Plataforma giratória lateral ligada com eixo do motor e eixo central da mesa giratória em comportamento paralelo
ângulo reto
O eixo do motor é perpendicular ao eixo central da mesa giratória e forma uma plataforma giratória do eixo lateral
